日式花纹注塑模具设计，模腔布局与模具体积克重精准匹配指南
模腔布局策略与流道平衡逻辑
在精密注塑模具的设计体系中，模腔布局并非简单的数量堆砌，而是基于产品几何特征与成型工艺的严系统规划。多腔模具的排列方式直接决定了注塑机台锁模力的利用率以及生产周期的稳定性。常见的布局形式包括一模一腔、一模两腔、一模四腔或更复杂的家族模具设计。对于壁厚均匀且结构对称的零件，通常采用对称排列以平衡填充压力；而对于结构复杂、壁厚差异较大的部件，则需通过非对称布局结合变截面流道进行补偿，以确保各型腔在充填过程中的压力损失一致。
流道系统的平衡是模腔布局成功落地的核心环节。无论是采用热流道还是冷流道系统，流道的长度、直径及冷却效率都必须经过严密的流变学计算。理想状态下，熔体到达每个型腔末端的时间误差应控制在毫秒级别。若采用自然平衡流道，需确保从主流道到各分型腔的距离完全相等；若采用人工平衡，则需通过调整分流道的截面积来补偿流动阻力的差异。这种精细化的布局设计能有效避免短射、飞边或内部应力集中等缺陷，为后续成型提供稳定的物理基础。

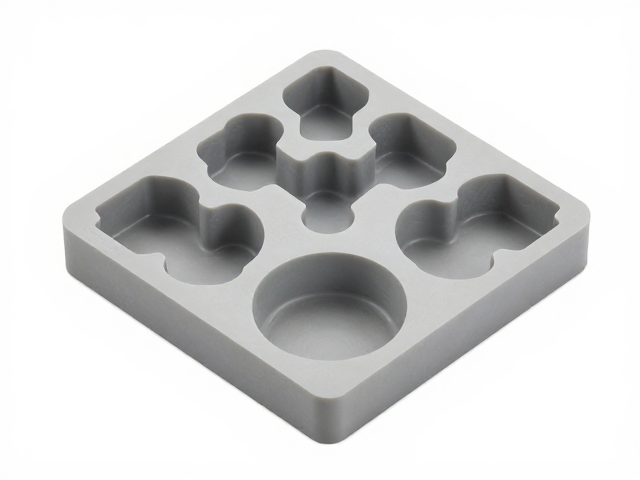

模具体积克重与设备吨位匹配计算
模具本体的重量与体积是评估注塑机台选型的关键参数，其匹配逻辑遵循严重的物理力学关系。模具总重量包括动模座、定模座、模仁、顶出机构、导柱导套以及各类辅助组件的质量总和。在实际工程应用中，模具重量通常占注塑机最大锁模力的1%至10%之间，具体数值取决于模具结构的复杂程度和材质密度。过重的模具可能导致机台合模力不足，引发胀模风险；而过轻的模具则可能因结构刚性不足，在长期高频注塑中产生变形，影响产品精度。
精确计算模具克重需要基于严实的材料密度数据与三维模型体积数据。以常见的P20或718预硬钢为例，其密度约为7.85 g/cm³，而铝合金模具材料密度约为2.7 g/cm³。设计阶段需利用CAD软件提取模具各部件的精确体积，再结合材料密度得出理论重量，并预留约5%-10%的加工余量与装配误差空间。此外，模具体积还影响着注塑机模板开合空间的适配性，需确保模具最大厚度与最小厚度均落在机台允许范围内，同时考虑模具安装孔位与机台定位环尺寸的兼容性，以实现物理层面的无缝对接。
冷却系统效率与成型周期优化
冷却系统设计是缩短注塑周期、提升产品尺寸稳定性的决定性因素。模具内部冷却回路的设计需严格遵循等温原则，即确保模具型腔表面温度分布均匀。通过采用随形冷却水道或螺旋式冷却通道，可以显著提高热交换效率，消除局部热点。冷却水道的直径、间距及距离型腔表面的厚度需经过严密的热力学模拟分析，通常建议冷却水道距离型腔表面保持3-10mm的距离，以保证散热效果与模具强度平衡。
冷却效率的提升直接反映在成型周期的缩短上，而成型周期又与模具的热容量和散热面积密切相关。在设计初期，需计算产品所需移除的热量，结合冷却介质的流量与温差，确定冷却水道的总表面积。若冷却效率不足，产品脱模时温度过高，易导致变形或粘模；若冷却过度，则会增加不必要的等待时间，降低生产效率。因此，模腔布局与冷却回路的协同设计，需在确保产品质量的前提下，实现热平衡与时间成本的双重优化，这是模具设计从理论走向量产的关键一步。
