长方形凹槽设计怎么看脱模结构？加厚卷边细节全解析

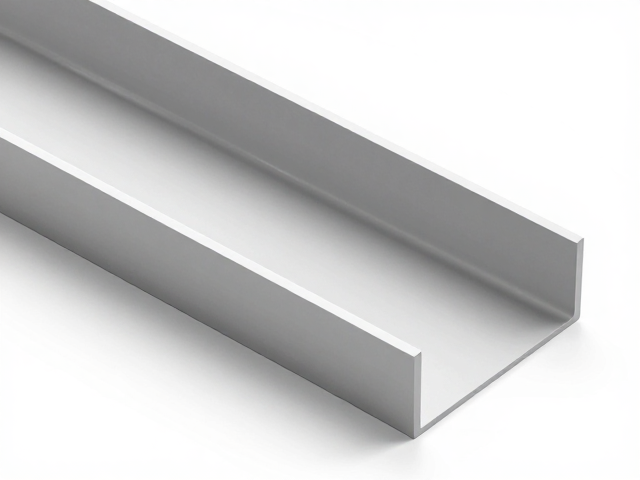

长方形凹槽与脱模斜度的几何关联
在注塑模具设计中，长方形凹槽的侧壁与分型面之间必须设置脱模斜度，这是确保产品能顺利从模具型腔中取出的核心物理条件。当凹槽深度增加时，侧壁与顶针或滑块之间的摩擦力呈线性增长，若完全垂直设计，产品在开模瞬间极易因抱紧力过大而发生变形或表面拉伤。通常，塑料材料如ABS、PP或PC，其推荐的脱模斜度范围在0.5度至1.5度之间，具体数值需根据产品表面纹理（如晒纹或光面）及壁厚厚度进行微调，光面要求较小的斜度以保持外观平整，而蚀纹面则需更大的斜度以减少脱模阻力。
观察脱模结构时，需重点关注凹槽根部与模具底板的连接处，这里通常隐藏着顶针或司筒的结构布局。对于较深的长方形凹槽，单一的顶针难以提供均匀的顶出力，往往需要采用推板或多点位顶针布局。此时，凹槽底部的中心位置或对称轴线上常设有顶针孔或司筒柱，这些结构在成品上表现为圆形或异形的小孔。设计时需计算顶针行程与凹槽深度的比例，确保顶出过程中产品能平稳脱离，避免因顶出不平衡导致产品倾斜或卡滞，特别是在带有侧向凹凸结构的复杂槽体中，滑块的分型线位置必须与凹槽边缘精确对齐，以消除外观干涉。

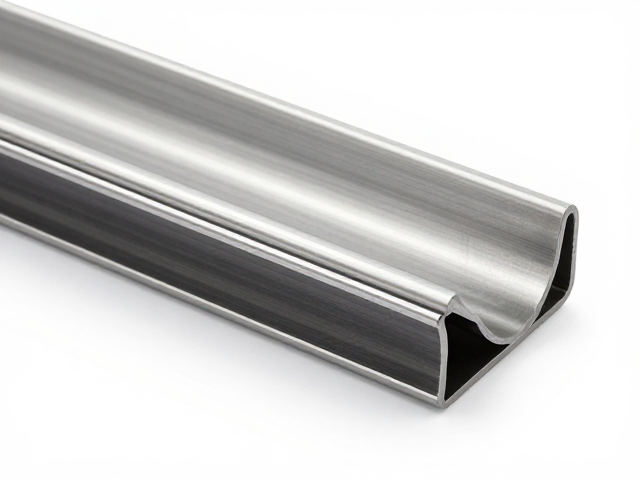

加厚卷边的应力分布与成型逻辑
卷边作为连接凹槽主体与产品外缘的过渡结构，其加厚设计主要源于注塑过程中的填充平衡与冷却收缩控制。在熔融塑料注入模具时，卷边区域因体积较大，冷却速度相对较慢，若壁厚过薄易产生缩痕或填充不足，因此通过局部加厚来平衡整体冷却速率。从结构受力角度看，卷边加厚能显著提升产品边缘的刚性，防止后续装配或使用中因外力挤压导致卷边断裂。在模具结构中，卷边通常由动模或定模的型芯直接成型，其内侧与凹槽侧壁形成严密的闭合空间，外侧则与产品外观面平滑过渡，这种设计要求模具型腔的精度极高，以确保卷边厚度均匀，避免出现因壁厚不均导致的翘曲变形。
脱模过程中，加厚卷边对模具结构提出了特殊的要求，主要体现在顶出系统的受力点选择。由于卷边区域体积大、质量集中，顶针若直接顶在卷边薄弱处，极易造成压痕或变形，因此工程上常采用在卷边内侧设置隐蔽式顶针，或利用产品内部加强筋作为顶出支撑点。此外，卷边的圆角半径设计至关重要，过小的圆角会在模具转角处形成应力集中，长期生产可能导致模具裂纹，通常建议卷边内角设置R0.3至R0.5的圆角，外角则根据外观要求设置更大的R值以消除视觉死角。这种细节处理不仅提升了产品的耐用性，也延长了模具的使用寿命，是平衡功能性与美观性的关键设计语言。

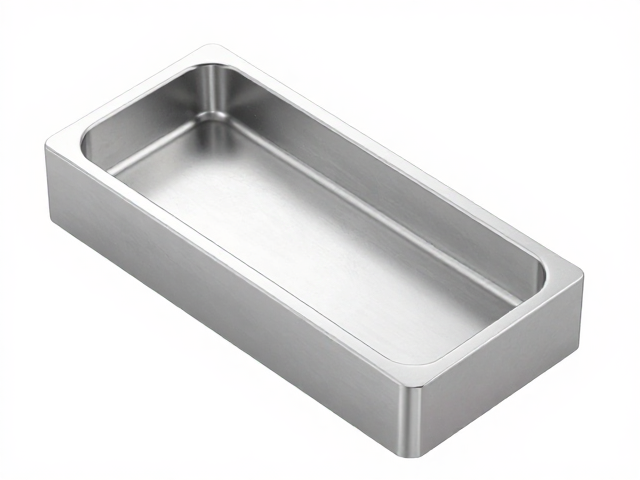

结构干涉检查与模具可行性验证
在进行长方形凹槽与卷边结构的综合评估时，必须进行严密的干涉检查，特别是当凹槽内部存在螺丝柱、卡扣或散热鳍片等二次结构时。模具的顶针、滑块、斜顶等运动部件在复位过程中，必须与产品内部结构保持足够的安全距离，通常建议设置至少1-2毫米的安全间隙，以防止运动部件与产品发生碰撞。对于深槽结构，还需考虑气顶或气辅顶出的可能性，通过在模具内部设置微型气道，利用压缩空气辅助脱模，减少产品与模具型腔的接触面积，从而降低脱模力，这对于高光泽表面或超薄壁卷边产品尤为有效。
模具冷却系统的布局直接影响卷边与凹槽的成型质量，冷却水路应尽可能靠近卷边根部及凹槽深部，以加速该区域的热量散失，缩短成型周期。若冷却不均，卷边区域可能出现熔接线或色差，甚至因收缩不一致导致产品尺寸超差。在实际工程应用中，设计师需利用模流分析软件模拟塑料在模具内的流动与冷却过程，识别潜在的填充缺陷和冷却不均区域，据此优化浇口位置及冷却水道布局。通过精确的热力学控制，确保长方形凹槽与加厚卷边在微观结构上的致密性，从而提升整体产品的力学性能与外观一致性。
